Adres: Het gebied van Xinghedandi, Huizhou-Stad, de Provincie van Guangdong
Verzoek: signaaldekking voor 70.000 sqmparkeerplaats

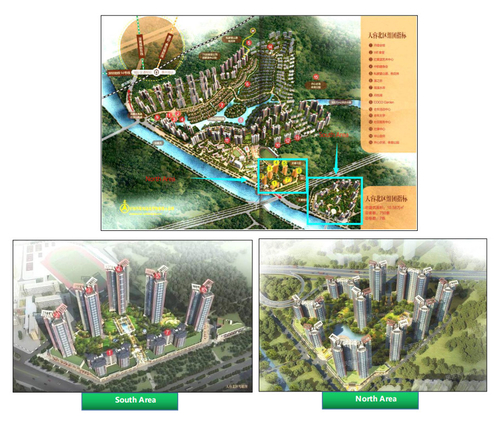

Het gebied van Xinghe Dandi behandelt een gebied van 1,5 miljoen sqm en het bouwgebied is ongeveer 2,6 miljoen sqm. Dit gebied is verdeeld in 5 delen en 10 gemeenschappen, en zij worden gevestigd in de het westenkant van Yagongding Forest Park. Dit project moet de oplossing van de signaaldekking voor twee parkeerterreinen verstrekken, is één sqm 20.000 in het Noorden, en andere is 50.000 in het Zuiden.
Er is slechts een één-vloer parkeerterrein in het het noordengebied, dat in 3 gebieden (A, B, C) met een gebied van rond 20.000 sqm, 800 parkeerplaatsen werd verdeeld. Het signaal zou bij de ingang/de uitgang van het parkeerterrein, maar geen om het even welk signaal in het parkeerterrein kunnen worden getest. Daarom is het verstrekken van mobiel signaal in het parkeerterrein de meest dringende dienst.
Er is ook slechts één-vloer parkeerterrein op het zuidengebied, in 5 gebieden met meer dan 2000 parkeerplaatsen wordt verdeeld die. Bovendien, er zijn meer ingezetenen op zuidengebied, zodat is hebben van een signaaldekking drukkend.
De verzoeken van dit project moet al netwerk van signaalleveranciers behandelen, roept het + 4G-gegevens van China Mobile, China Unicom, China Telecom.
Gebaseerd op dit verzoek, keurde ons bedrijf (de Communicatietechnologie Co Ltd van Shenzhen ATNJ) ons Krachtig ultra Verdeeld Antennesysteem (UDAS) als bodvoorstel van goed dit project.
Hier hebben wij een korte inleiding als volgt van UDAS,
1.1 UDAS-Inleiding
UDAS: Het krachtige ultra Verdeelde Antennesysteem, wordt ook genoemd als Systeem van de Trekkracht veel Verdeeld Antenne. De eigenschappen van PDAS moet vezel optische kabel gebruiken om MU (Hoofdeenheid) en RU (Verre Eenheid) te verbinden, die de eisen van lang-verre signaaltransmissie konden ontmoeten (enige de transmissieafstand van de bandfrequentie: 20-120kms, multi-band afstand van de frequentietransmissie: 2-5kms)
UDAS kan het probleem van signaalvermindering tijdens transmissie beter oplossen, en is geschikt voor de oplossingen van het de distributiesysteem van het groot gebiedssignaal; de dubbele versterkingsverhoging van MU & RU is een efficiënte waarborg om zwakke signalen te vergroten, en het kon het volledige signaal van de outputmacht van elke RU verzekeren, zodat het dekkingsgebied en het dekkingseffect van hoogte - kwaliteit zijn.
1.2 apparateninleiding
De uitgeruste apparaten zijn high-power vijf bandrepeater, steunt het frequenties als volgt,
wegens de dubbele versterking van MU en RU, kon de aanwinst 105dbm bereiken. Het volledige outputvermogen van RU apparaten kon 27dbm bereiken, en elke RU kon aan 15 tot 20 binnenantennes verbinden om sqm te behandelen 5000 tot 10000.
1.3 distributieinleiding
Er is een topologiebeeld als volgt van een typisch systeem één-opbrengst-Vier. Gebaseerd op de daadwerkelijke plaatsbehoeften, konden wij systeem ook gebruiken één-opbrengst-Acht en flexibele binnenantennescombo gebruiken. Het ondergrondse parkeerterrein is open en omheind terrein, die antennescombo met plafondantenne een gebruiken, LPDA-konden de antenne en de paneelantenne de eisen van het binnensysteem van de signaaldistributie met laagste materialen ontmoeten.
1.4 oplossingsvoordelen
⑴Loste de signaalproblemen van China Mobile, Unicom, Telecommunicatie op.
Het steunt 2G+4G-signaal van Mobiel: GSM900M, DCS1800M, FDD LTE1800M EN TDD-LTE2600M,
2G+3G+4G signaal van Unicom: GSM900M, DCS1800M, WCDMA2100M EN FDD-LTE1800M,
2G+3G+4G signaal van Telecommunicatie: CDMA800M en fdd-LTE1800M.
⑵Gebruikend vezelkabel om signaal tussen MU en RU over te brengen, zou het goed de signaalvermindering, verminderen en zou de eisen van verre en grote dekking ontmoeten,
⑶De aanwinst is hoog aan 105dbi, die omhoog de zwakke signaal bronkwestie maakt.
⑷De volledige outputmacht is hoog aan 27dbm/1W, die 15 tot 20 binnenantennes kon steunen om sqm te behandelen 5000 tot 10000.
2.1 plaatsonderzoek
Behalve de analyse aan de lay-out, moeten wij nauwkeurige projectinformatie als hebben: signaalbron, het in zones onderver*delen, en kabeldienblad. De de signaalfrequentie en sterkte zouden als volgt binnen uit Zuidengebied en het Noordengebied kunnen worden getest.
De de signaalfrequentie en sterkte konden de eisen van onze repeater aanpassen en ontmoeten.
Na het plaatsonderzoek aan de van het kabeldienblad en materiaal ruimte in parkeerterrein, verzamelden wij de informatie van het omringen van parkeerterrein, AMR-eisen van elke materiaalruimte, posities van het bureau van het Bezitsbeheer, controleruimte, liftruimte om de nauwkeurige bedrading en de topologiebeelden te ontwerpen.
2.2 oplossingsontwerp
Gebaseerd op de bovengenoemde gegevens, de als volgt ontworpen oplossing, één-opbrengst-Drie UDAS op het Noordengebied met één MU en drie RUs gebruik. Elke RU behandelt elk klein gebied. En C is veel opener en squarer, zodat zou er één kanaal van RU in C zijn om de kant van het oosten in A. te behandelen.
Gebruik één-opbrengst-Vijf UDAS op Zuidengebied met één MU en vijf RUs. Elke RU behandelt elk klein gebied met inbegrip van materiaalruimte, het bureau van het bezitsbeheer, controleruimte en liftruimte.
Met deze oplossing met best-prijsrepeater, gemakkelijkste bedrading en bouw en de kortste bouwtijd, wonnen wij vertrouwen van onze cliënt, en slaagden in het afwachten.
3. Projectbouw
Er zijn drie delen voor bouw: bedradingsbouw, PDAS-bouw, apparaat het zuiveren. Het tijdschema als volgt,
Het bouwproces wordt volledig uitgevoerd overeenkomstig de bouwnormen van het bouwbedrijf. Alle kabels zijn geïnstalleerd in het kabeldienblad, en de blootgestelde kabels zijn beschermd en verfraaid door ringen.
De vorige die kabels door het bureau van het bezitsbeheer worden getelegrafeerd worden allen verwijderd en door UDAS vervangen. Na een bouw van twee weken, beëindigden wij de UDAS-bouw op twee parkeerterreinen met 70,000sqm.
4. Signaaltest
Na stop binnen, kon RU een volledige outputmacht hebben.
Verifieer de signaalsterkte in één of andere gespecificeerde positie van Zuiden/het Noordengebied als volgt, allen uitstekend signaal zijn.
5. Projectsamenvatting
UDAS met vijf bandapparaat is de optimale oplossing voor groot-gebied, signaaldekking over lange afstand. Of het parkeerterrein is, onroerende goederen, konden het bezit, de parkpartij, of zelfs de tunnelbouw, door onze UDAS, mensen te gebruiken al van netwerk het roepen en gegevens signaaldekking met laagste prijs en gemakkelijkste bouw bereiken.
Flexibele combo van MU&RU met nauwkeurige bedrading en bouw kon alle eisen van de signaaldekking ontmoeten. XingHe DanDi is een typisch geval van PDAS, heeft het volgende eigenschappen:
1. Eisen die van 2G + 4G-gegevenssignaal van alle signaalleveranciers roepen.
2. Grote dekking. Als de gebruiks coaxiale kabels, het aan draad en concept, hard zouden zijn en het is hoog verlies, en slechte prestaties.
3. Gemakkelijke bouw, goedkoop apparaat, Lage arbeid en onderhoudskosten.
