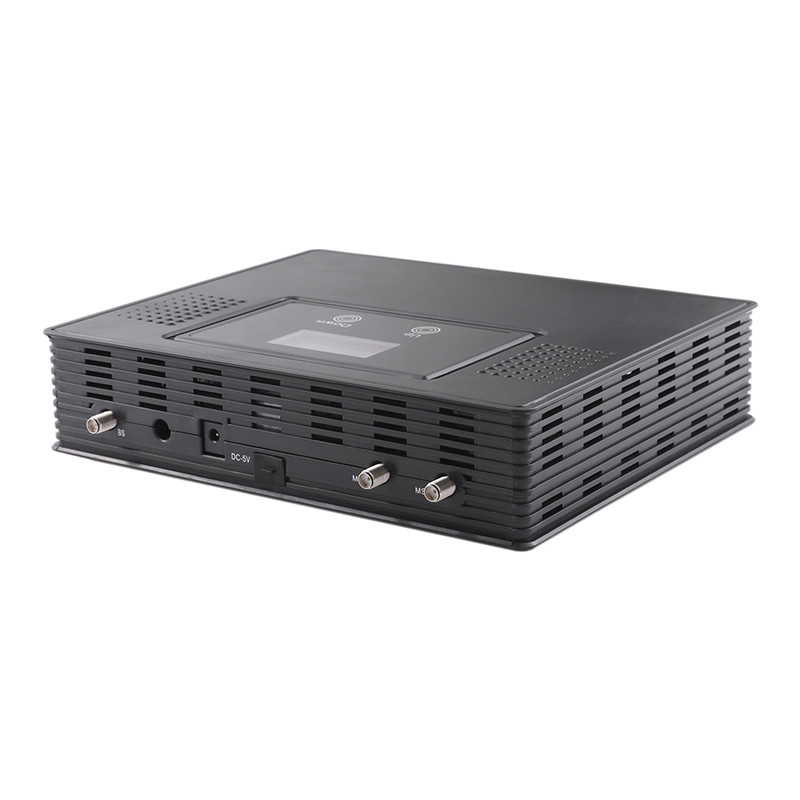

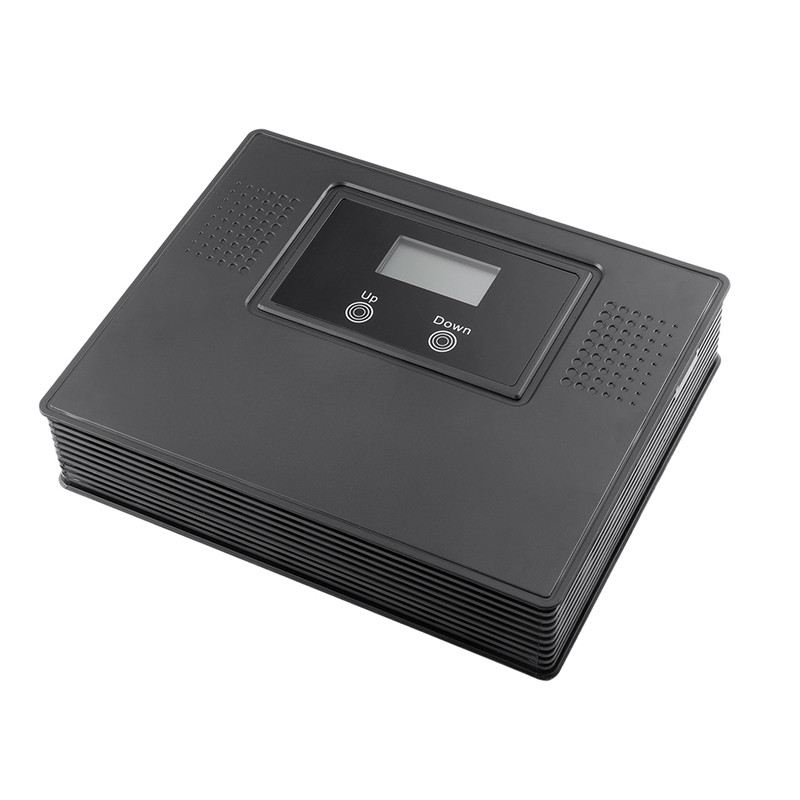

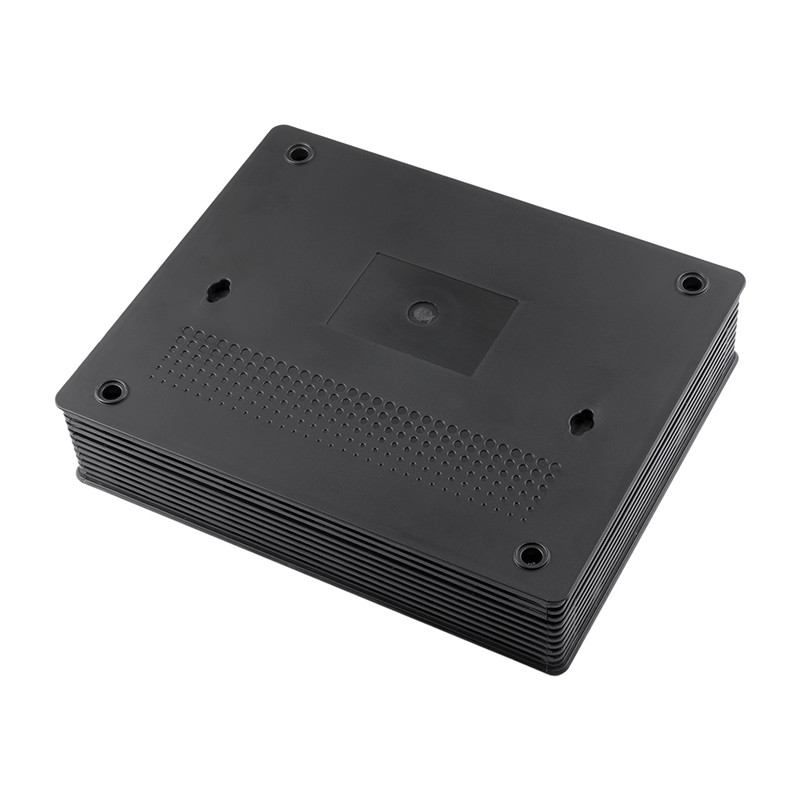

De dubbele Spanningsverhoger van het Band5g Signaal 1800MHz + paste 3300 aan - Mobiele het Signaalrepeater van 4200MHz

LTE 1800 prestatiekenmerken

Uplink

Downlink

Opmerking

Frequentiebereik

1710 MHz-1785 MHz

1805 MHz-1880 MHz

Bandbreedte

75 MHz

75 MHz

Uitgangsvermogen

17 ± 2 dBm

17 ± 2 dBm

Vermogen van het apparaat

60 ± 3 dB

65 ± 3 dB

ALC/AGC-bereik

≥ 30 dB

≥ 30 dB

Geluid

≤ 9 dB

≤ 9 dB

Ripple in band

≤ 8 dB

≤ 8 dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ACLR ((dBc)

≤ 36

≤ 36

Tijdvertraging

≤ 3,0 μs

≤ 3,0 μs

Valse emissies

9 kHz ∼ 150 kHz

≤-36 dBm @1 kHz

150 kHz 30 MHz

≤ 36 dBm @10 kHz

30MHz1GHz

≤ 36 dBm @ 100 kHz

1 GHz ∼ 12,75 GHz

≤ 30 dBm @ 1 MHz

EVM

≤ 3,5%

≤ 3,5%

TDD-NR 3300-4200 Prestatie kenmerken

Uplink

Downlink

Frequentiebereik

3300MHz-4200MHz of 3300MHz-4200MHz

Bandbreedte

100 MHz

Uitgangsvermogen

17 ± 2 dBm

17 ± 2 dBm

Vermogen van het apparaat

60 ± 3 dB

60 ± 3 dB

ALC/AGC-bereik

≥ 30 dB

≥ 30 dB

Geluid

≤ 9 dB

≤ 9 dB

Ripple in band

≤ 5 dB

≤ 5 dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ACLR ((dBc)

≤ 36

≤ 36

Tijdvertraging

≤ 3,0 μs

≤ 3,0 μs

Valse emissies

9 kHz ∼ 150 kHz

≤-36 dBm @1 kHz

150 kHz 30 MHz

≤ 36 dBm @10 kHz

30MHz1GHz

≤ 36 dBm @ 100 kHz

1 GHz ∼ 12,75 GHz

≤ 30 dBm @ 1 MHz

256QAM EVM

≤ 3,5%

≤ 3,5%

Performance-kenmerken

Werkspanning

DC 5,0V

Werkstroom

≤ 3,0 A

Inlaatspanning van de voedingsadapter

AC 100 ̊240V,50/60Hz

Energieverbruik

≤ 15 W

Omgevingstemperatuur

-25°C+55°C

relatieve luchtvochtigheid

≤ 85%

Typ van apparaatverbinding

SMA-J

Stroompoort

KLD-35-13

Afmeting van het apparaat

205 × 170 × 38 mm

Gewicht

≤ 1 kg
